1、脫硫脫硝除塵設備結構

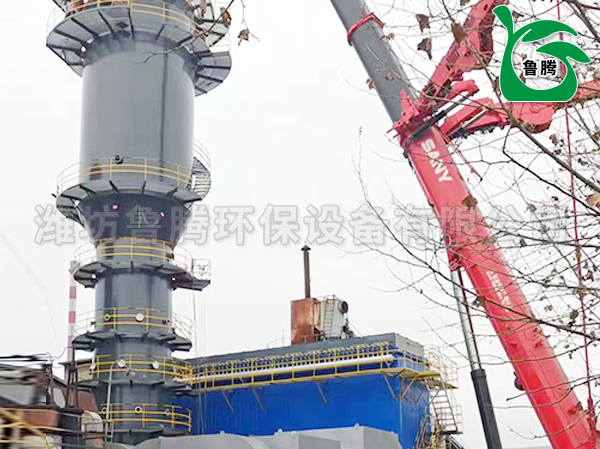

　　1.1、我公司設計的脫硫塔由塔體、氣體分布器、液體分布器、液體再分布環、噴淋管及用噴頭、除霧器、管件、閥門、儀表等組成。所有玻璃鋼均采用碳化硅玻璃鋼，以增加其耐磨性能。

　　1.2、煙氣進入脫硫塔向上升起與向下噴淋的脫硫塔石灰乳洗滌液以逆流式洗滌，氣液充分接觸吸收SO2。脫硫塔采用噴嘴式空塔噴淋，由于噴嘴的霧化作用，分裂成無數小直徑的液滴，其總表面積擴大數千倍，使氣液得以充分接觸，氣液相接觸面積越大，兩相傳質熱反應，效率越高。在脫硫塔頂部裝有除霧器，經除霧器折流板碰撞作用，煙氣攜帶的煙塵和其它水滴、固體顆粒被除霧器捕獲分離。除霧器設置定期沖洗裝置，防止除霧器堵塞。

　　2、脫硫脫硝除塵設備特點

　　2.1、脫硫塔為噴淋空塔，運行簡單，可靠性高。

　　2.2、脫硫塔為高煙氣流速設計，傳質好，占地少。

　　2.3、液氣比低、電耗低、運行成本低。

　　2.4、漿液采用多層逆流噴淋，噴淋覆蓋率達200％，脫硫效率95％以上，可達 99％。

　　2.5、噴嘴為大孔徑無堵塞型，解決了噴嘴的易堵塞問題。

　　2.6、吸收塔入口設置遮檐，防止?jié){液進入煙道，避免結垢。

　　2.7、吸收劑石灰石（石灰）價廉、易得，便于運輸保存。

　　3、除霧區介紹

　　3.1、初級折板除霧器

　　初級除霧器采用折板除霧器，除霧器的作用主要是滯留潔凈煙氣中夾帶的液滴。由吸收區而來的潔凈煙氣攜帶了大量的液滴，一方面會造成除霧器之后的管路與煙囪的腐蝕；另一方面，液滴會在管路中沉積，造成管道滲漏，并影響煙氣的流通。

　　折板除霧器由除霧器本體和沖洗系統組成。沖洗系統則由沖洗噴嘴、沖洗管道、沖洗水泵、自動開關閥、壓力儀表、沖洗水流量計以及程控器等組成。

　　折板除霧器是一種專為脫硫吸收塔設計的氣水分離裝置，具有除霧效率高，易清洗、低壓損和堅固耐用的特點。

　　3.2、二級管束式除霧器

　　管束式除塵除霧器是我公司自行研發的除塵除霧裝置，工作原理是：煙氣通過旋流子分離器，產生離心運動，在離心力的作用下，霧滴與塵向桶體壁面運動。在運動過程中，相互碰撞凝結成較大液滴，液滴被拋向內桶壁表面，與壁面附著的液滴層接觸后一同落入漿液，實現霧滴與塵的脫除。
